Pračka - Jak vyměnit ovládací panel (5)

Problém

Jak vyměnit ovládací panel

Vztahuje se na

• Pračka

Řešení

Vždy se před jakoukoliv opravou nebo údržbou řiďte bezpečnostními informacemi uvedenými v uživatelské příručce vašeho výrobku. https://www.electrolux.com/support/user-manuals/

VAROVÁNÍ! NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

Před jakoukoliv opravou nebo údržbou vypněte přístroj a odpojte síťovou zástrčku ze zásuvky.

VAROVÁNÍ! RIZIKO ZRANĚNÍ

Vždy buďte opatrní při přemísťování spotřebičů. U těžkých spotřebičů je nejbezpečnější, když je přemísťují dvě osoby. Vždy používejte ochranné rukavice a bezpečnostní obuv. Ochranné rukavice noste stále, abyste se ochránili před řeznými ranami od ostrých hran.

VAROVÁNÍ! NEBEZPEČÍ PORANĚNÍ OČÍ

Při provádění údržby nebo oprav práce zahrnující pružiny noste ochranné brýle.

VAROVÁNÍ! RIZIKO PŘIŠKNUTÍ

Při provádění údržby nebo oprav zahrnujících řemeny noste ochranné rukavice.

VAROVÁNÍ! NEBEZPEČÍ UDUŠENÍ

Malé části nejsou vhodné pro děti do 3 let. Uchovávejte všechny malé části a obaly mimo dosah dětí.

Produkt by měli používat nebo instalovat pouze dospělí.

Před jakoukoliv údržbou vypněte přívod vody k přístroji. Vždy vyprázdněte přístroj od veškeré vody. Jakákoli údržba by měla být prováděna s přístrojem postaveným vzpřímeně. Zbývající voda by mohla poškodit elektroniku, pokud je přístroj položen na kteroukoliv ze svých stran.

Ujistěte se, že výrobek používáte pouze pro jeho určený účel a ověřte, že je kompatibilní součástí pro zamýšlený produkt.

Nepoužívejte ani neinstalujte produkt, pokud je poškozen.

Vezměte prosím na vědomí, že samostatná oprava nebo oprava neprofesionálem může mít bezpečnostní důsledky, pokud není provedena správně, a může zrušit záruku. Je nezbytné mít potřebné znalosti.

JAK VYMĚNIT OVLÁDACÍ PANEL

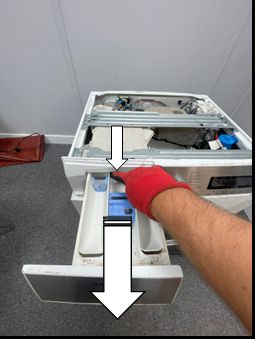

1. Otevřete přihrádku na prací prostředek a stiskněte západku na zadní straně přihrádky, abyste uvolnili zásobník na detergent.

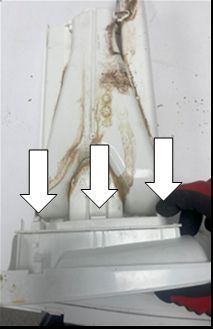

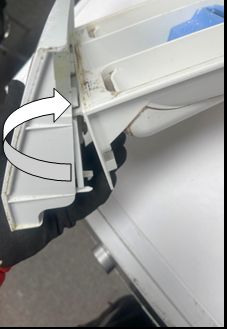

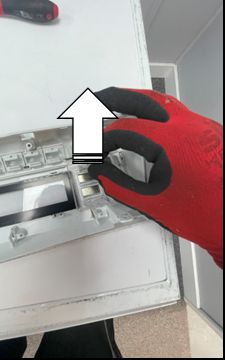

2. Uvolněte tři spony na spodní straně zásuvky na prací prostředek, abyste uvolnili přední část zásuvky, táhněte odspodu, abyste odpojili spony, a poté táhněte, abyste uvolnili horní část přední strany zásuvky. (POZNÁMKA: Při opětovné instalaci nejprve zacvakněte horní část zásuvky a poté zatlačte spony na spodní straně).

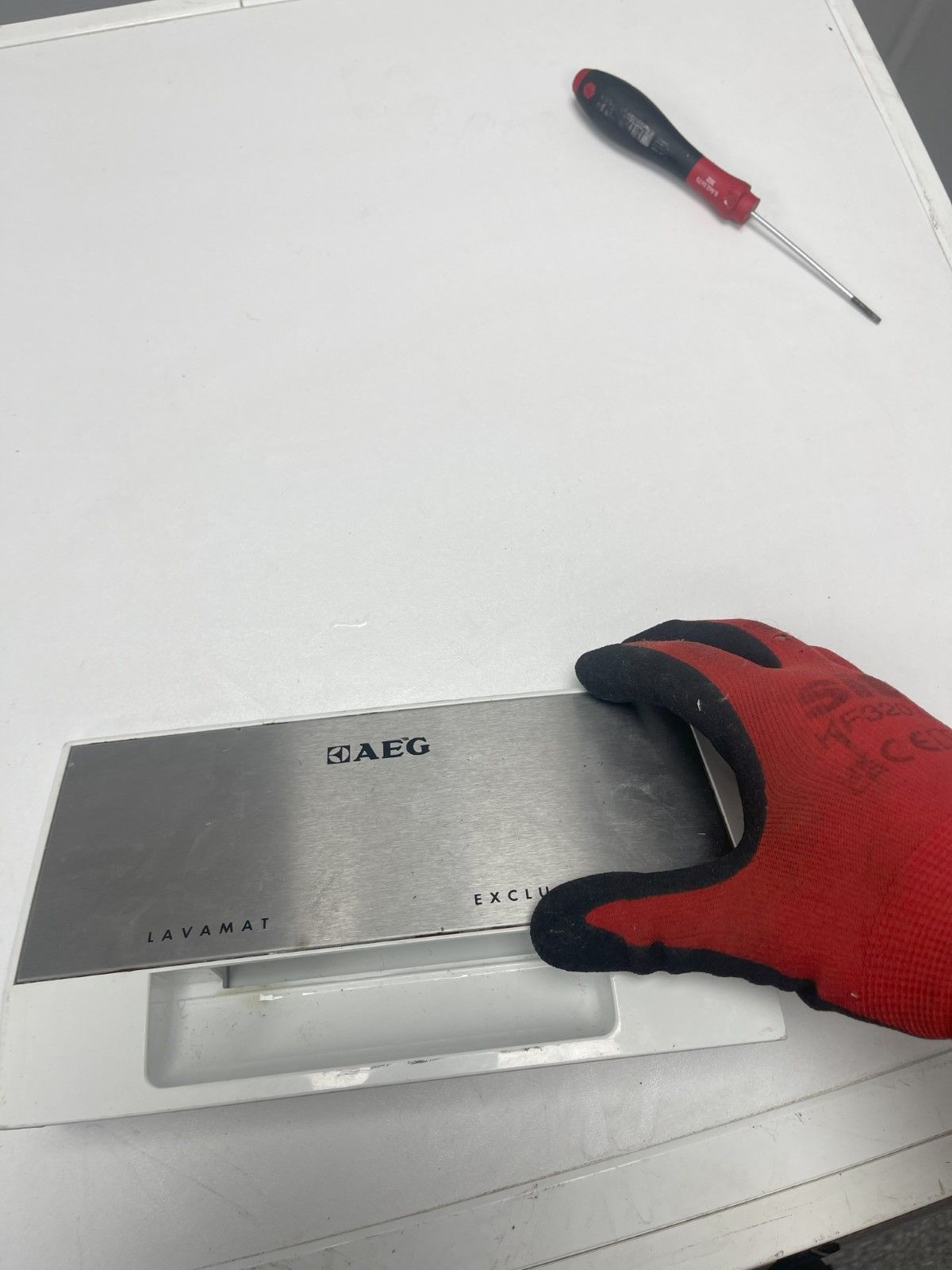

3. Opatrně použijte malý plochý šroubovák k vyjmutí spon na přední straně zásuvky na prací prostředek a uvolněte tak čelní panel (POZNÁMKA: Dvě skryté spony jsou za zadním krytem, který lze uvolnit odšroubováním tří spon na krytu)

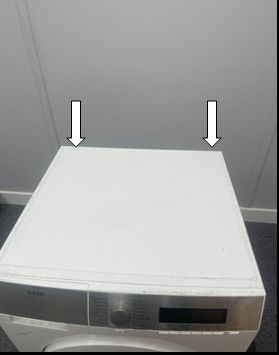

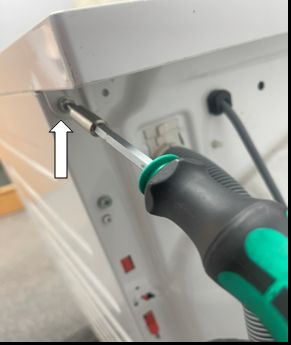

4. Odšroubujte dva 8mm šrouby na zadní straně víka pračky.

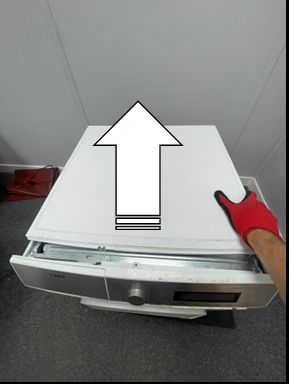

5. Posuňte horní panel zpět pro uvolnění.

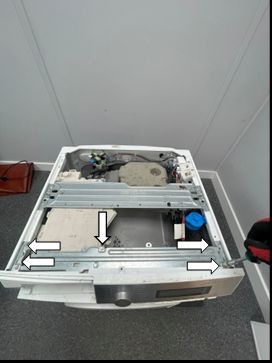

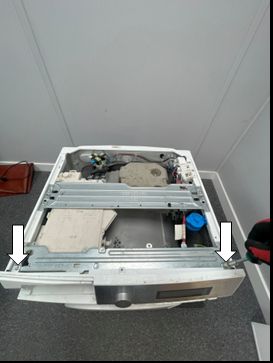

6. Vyšroubujte čtyři šrouby PH2 na příčce ovládacího panelu, 8mm šroub na příčce ovládacího panelu v dávkovači detergentu a dva 7mm šrouby na horní straně ovládacího panelu.

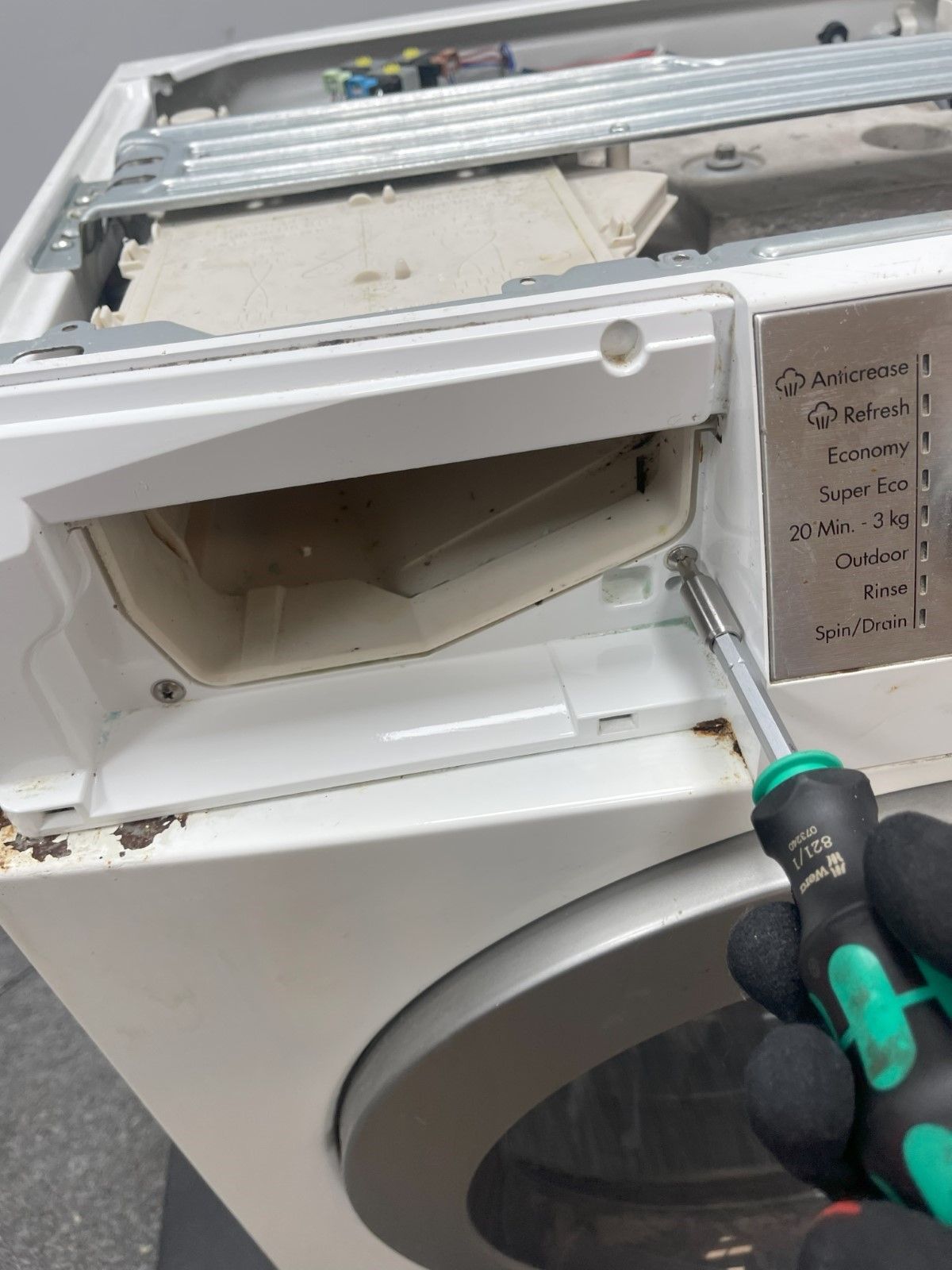

7. Odšroubujte dva šrouby PH2 v pouzdře zásobníku na prací prostředek.

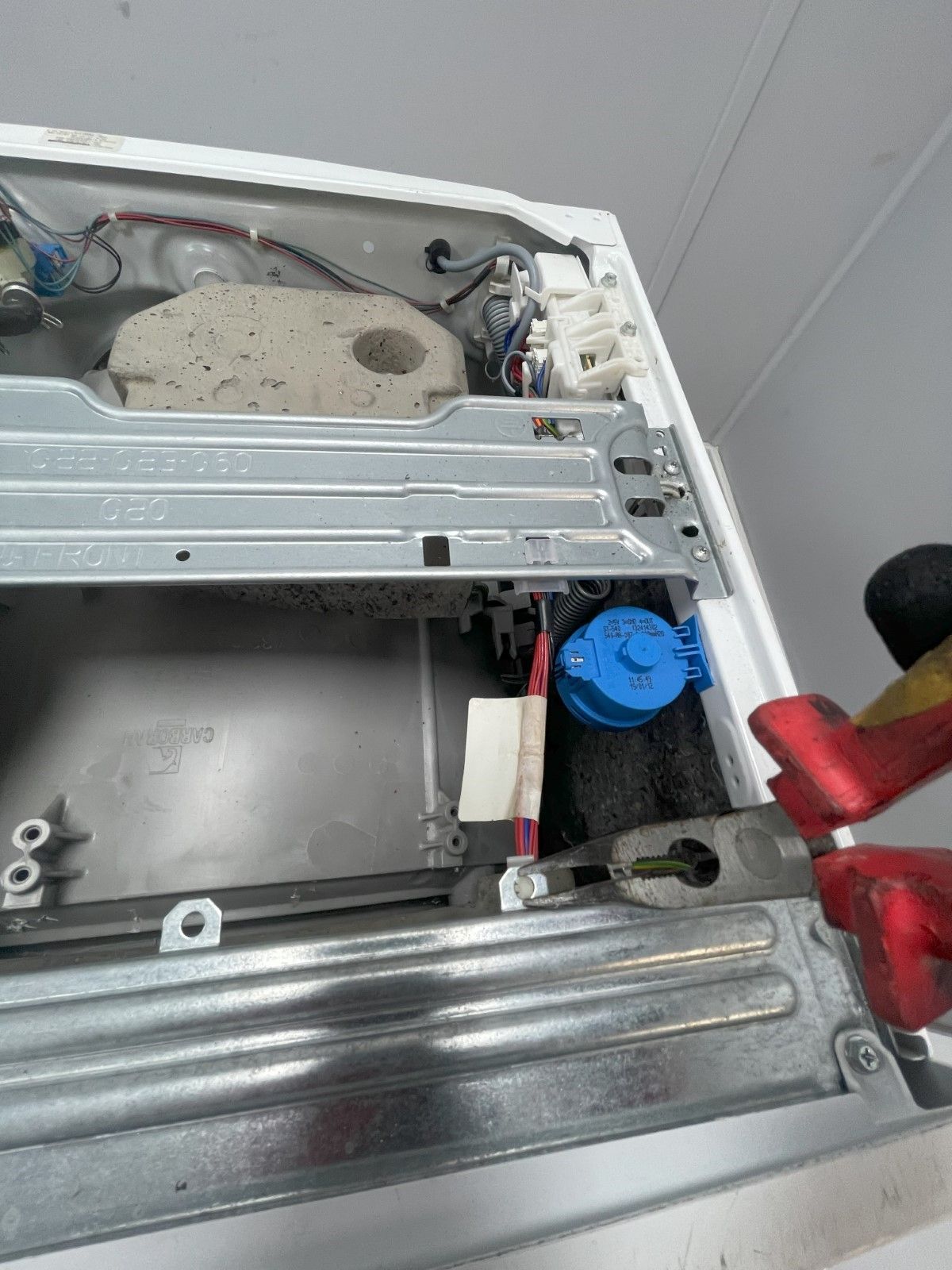

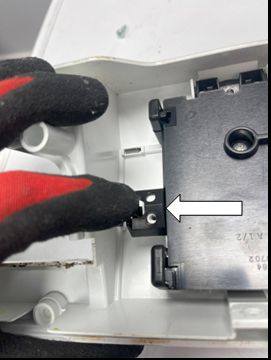

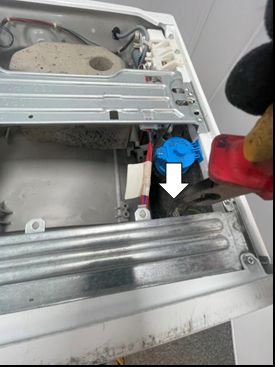

8. Opatrně uvolněte držák kabelu a spojku uzemnění z příčníku ovládacího panelu. (POZNÁMKA: Při instalaci se ujistěte, že je spojka uzemnění správně znovu nainstalována). Dávejte pozor, abyste nepoškodili konektor.

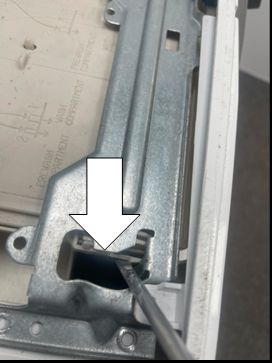

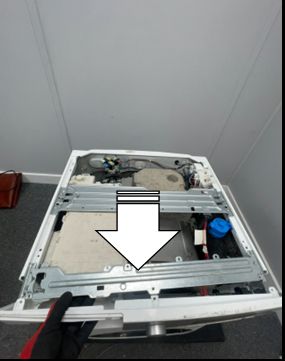

9. Použijte plochý šroubovák k zatlačení na západku na levé straně dávkovače detergentu pro uvolnění ovládacího panelu, poté jej táhněte směrem k sobě pro jeho odstranění.

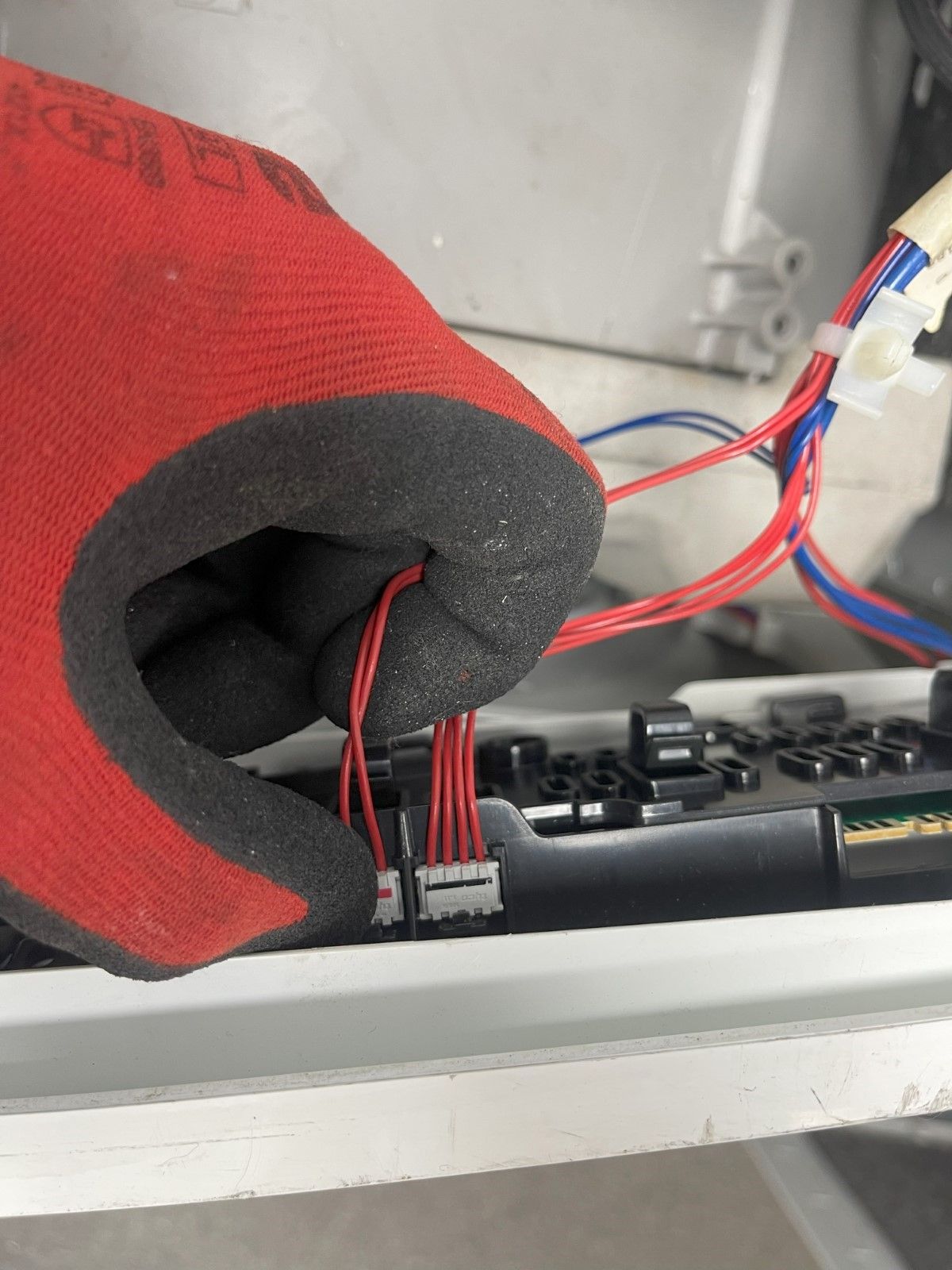

10. Opatrně odpojte dva konektory vodičů pro uživatelské rozhraní a konektor uzemnění uvnitř ovládacího panelu. (POZNÁMKA: Při instalaci se ujistěte, že je konektor uzemnění správně nainstalován). Dávejte pozor, abyste konektory nepoškodili.

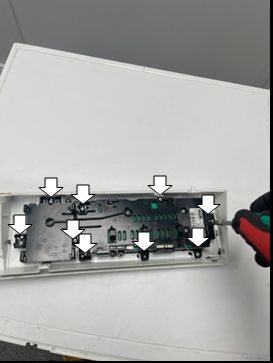

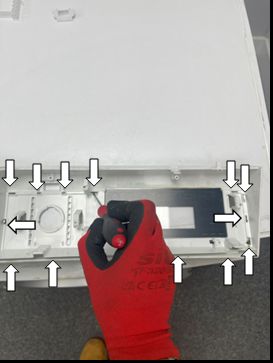

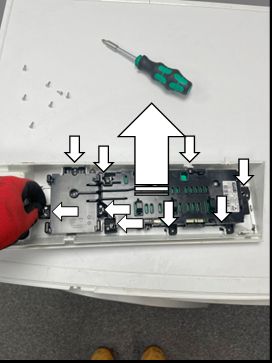

11. Odšroubujte devět šroubů PH2, které drží uživatelské rozhraní na ovládacím panelu.

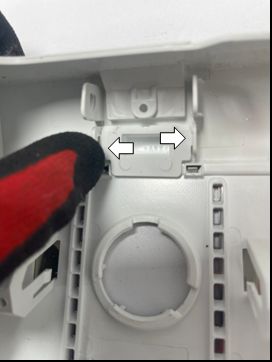

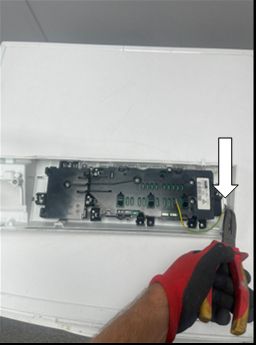

12. Uvolněte spony kolem desky uživatelského rozhraní, abyste uvolnili desku uživatelského rozhraní z ovládacího panelu.

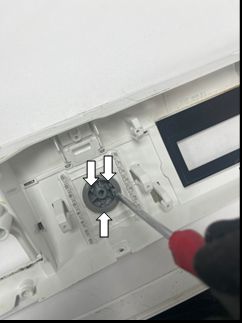

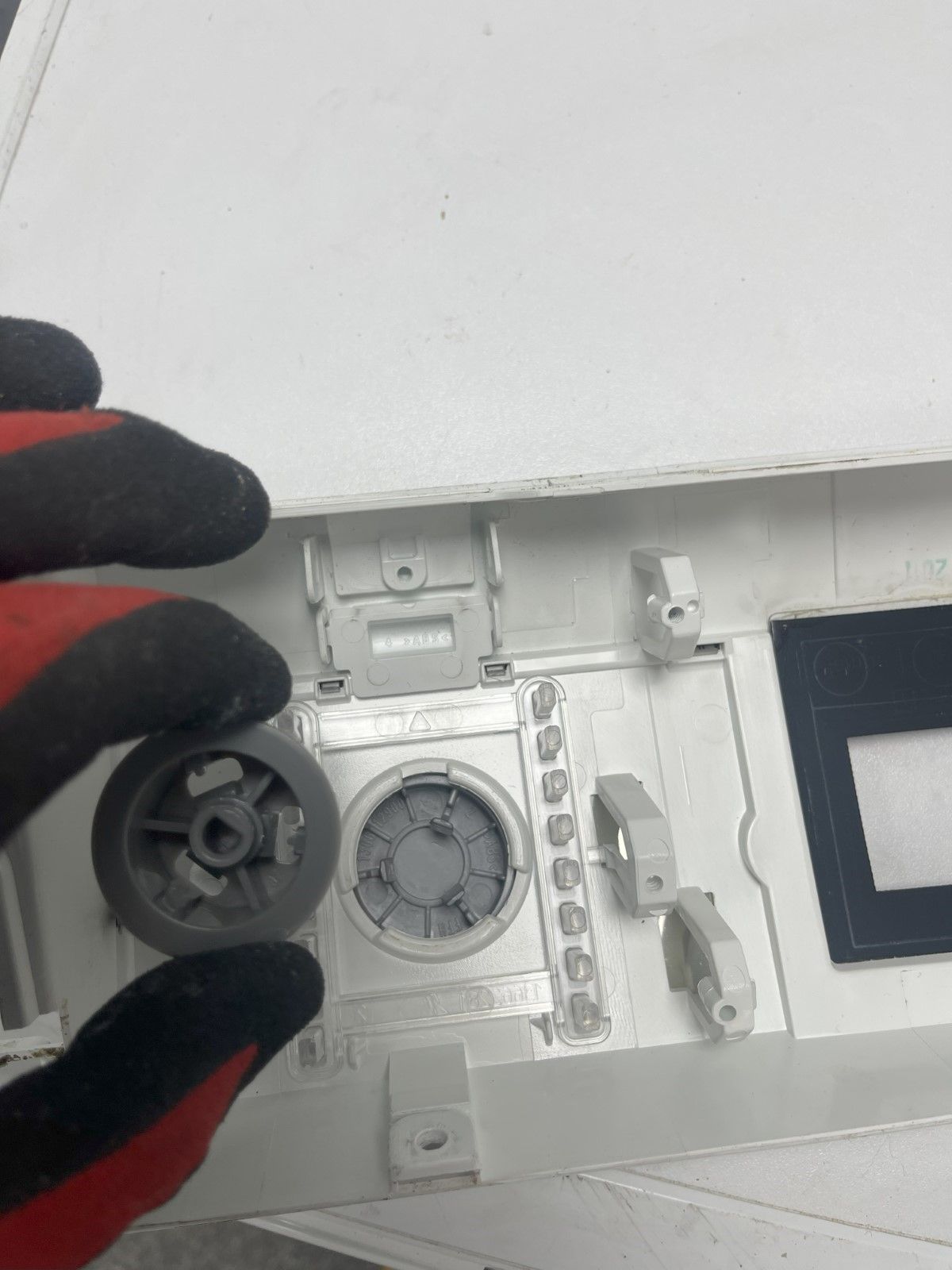

13. Opatrně použijte plochý šroubovák k vyproštění tří zámků na vnitřní straně ovládacího knoflíku a uvolněte tak ovládací knoflík.

14. Uvolněte obě spony na obou stranách difuzoru a tlačítka a poté odstraňte difuzor a tlačítko.

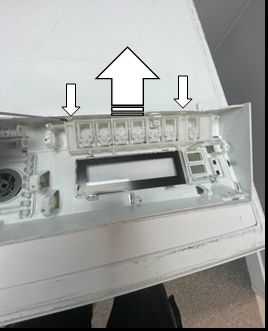

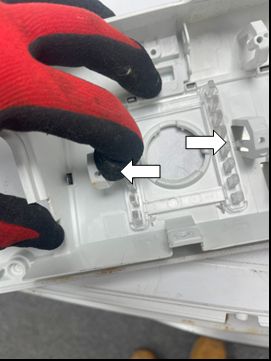

15. Použijte malý plochý šroubovák, abyste opatrně vypáčili západky podpory tlačítka od ovládacího panelu, poté zvedněte podporu od ovládacího panelu, abyste ji uvolnili.

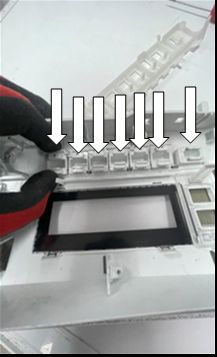

16. Opatrně zvedněte a odstraňte tlačítka a rozptylovač z ovládacího panelu.

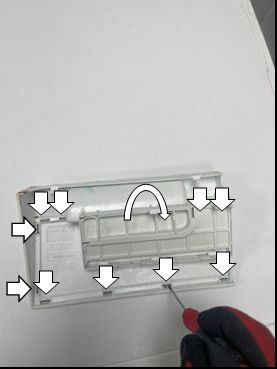

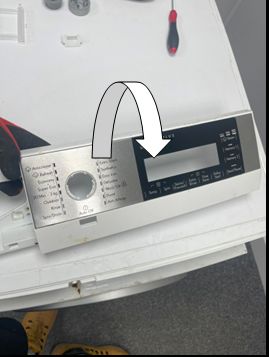

17. Opatrně použijte malý plochý šroubovák, uvolněte spony držící čelní panel ovládacího panelu a odsuňte čelní panel od ovládacího panelu.

18. Při montáži opakujte kroky v opačném pořadí.
